艾利特机器人控制器 I/O连接

发布时间:2022-02-14 11:57:12     作者:显扬科技

   显扬科技是艾利特机器人代理商,提供稳定可靠艾利特机器人,以及原厂售后、保修服务。

   相对于其他渠道,从显扬科技采购艾利特机器人的优势主要是:

1.显扬科技研发人员超过70%,具备极强的光学设计、电路研发、结构设计、图形与人工智能算法研发能力,并有一个经验丰富的项目实施与销售团队;
2.价格实惠,显扬科技的产品在行业内具有绝对的价格优势,并对教育科研领域提供优惠;
3.质量稳定、可靠,提供原厂保修保养服务
4.显扬科技由香港中文大学、香港科技大学博士团队创建,是国家高新技术企业;
5.显扬科技同时是Robotiq,photoneo,大寰夹爪,UR,遨博,慧灵,MiR机器人等产品的经销商,能够为客户提供一站式采购服务。

    在这篇文章中说明了如何连接艾利特机器人设备与控制箱内部的 I/O。此 I/O 极其灵活,可用于多种不同的设备,其中包括气动继电器、 PLC和紧急停止按钮。

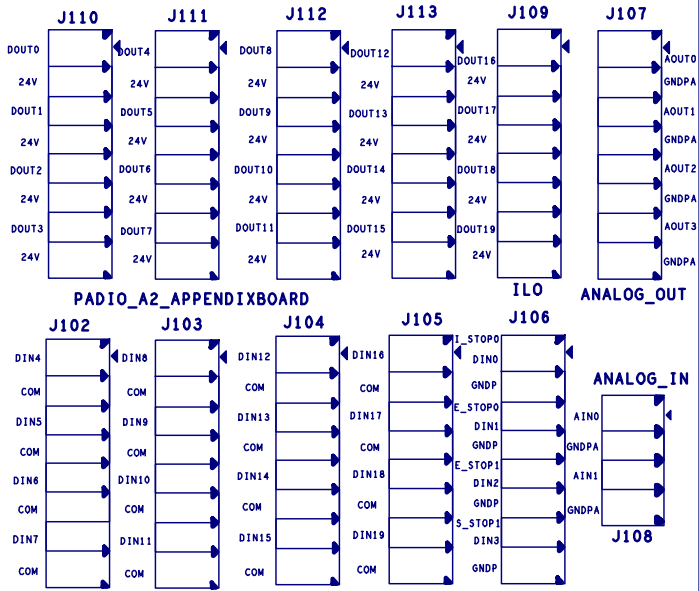

    下图显示了艾利特机器人控制箱内部的电气接口布局:

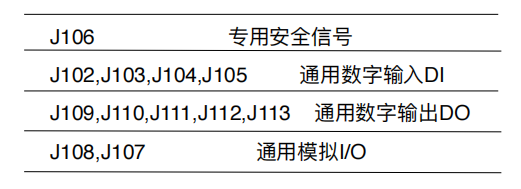

    以下阐述了控制箱的下列24V数字I/O的电气规范。
• 安全 I/O。
• 可配置 I/O。
• 通⽤ I/O。

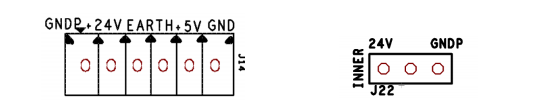

    按照电气规范安装 ELITE 机器人是非常重要的,这两类不同的输入都要做到这⼀点。数字 I/O 由 内部24V电源供电,电源接口由IO板上的J14端子由内部24V电源接入。
    可配置I/O指的是数字输入可以配置成NPN和PNP 两种输入模式,使用IO板上J22来 实现选择。默认为NPN输入,即J22短路24V和中间端子;可以使用短路帽短路GNDP和 J22中间端子使得输入配置为PNP模式。

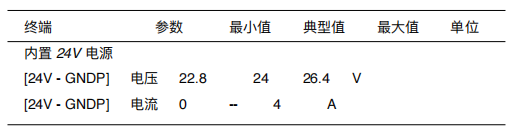

    内部电源的电⽓规范如下所示。

    危险:
1. 切勿将安全信号连接到安全等级不合适的非安全型PLC。如不遵守该警告,可能会因某项安全停⽌功能失效⽽导致严重受伤乃⾄死亡。务必将安全接口信号与普通 I/O 接口信号分开。
2. 所有安全型 I/O 均具备冗余性(两个独⽴通道)。保持两个通道独⽴,可确保在发⽣单⼀故障时不会丧失安全功能。
3. 在将机器人投入使⽤前,务必检验安全功能。必须定期测试安全功能。
4. 机器人的安装需遵循这些规格。如果不遵循这些规格,有可能会造成严重的⼈员伤亡,因为安全停机装置有可能失效。
