Photoneo MontionCam-3D S相机安装指导
发布时间：2021-12-01 17:48:13 作者：显扬科技
Photoneo MotionCam-3D是一款高精度、高分辨率的快照3D区域扫描设备，适用于大型工作区域。Photoneo 3D相机提供了结构光设备的扫描质量，能够扫描动态场景。扫描过程包括在激光照射下捕获场景，并进行处理和传输，将3D数据传输至运行驱动程序软件的计算机。
MotionCam-3D使用激光获取3D数据。它可以捕捉动态场景，也可以捕捉静态场景。MotionCam-3D的视觉效果与肉眼所能看到的一样。
适合扫描的对象（包括但不限于）：
■ 粗糙表面物体，例如木材、橡胶等。
■ 表面无光泽的物体，如喷砂铝、铸铁等。
■ 模制、未抛光的塑料材料。
一些不适合扫描的物体（包括但不限于）：
■ 镜子和抛光金属，
■ 大多数液体（如水、油），
■ 半透明和透明对象（例如玻璃、透明塑料）

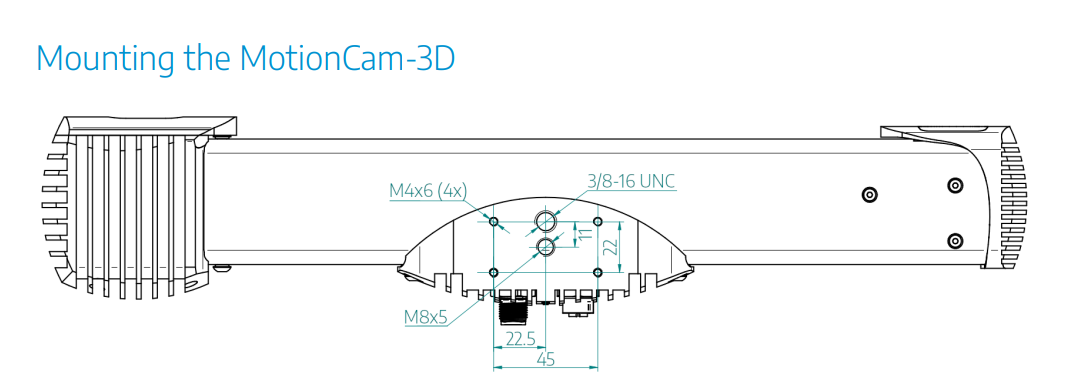

Photoneo MontionCam-3D S相机安装指导：
■ 使用 4x M4 螺钉和合适尺寸的金属安装板 - 首选安装
散热的方法。
■ 使用M8 螺钉。
■ 使用带三脚架的 3/8 - 16 UNC 螺丝。
注意：在使用设备时，产品表面可能会变得很烫，可以将设备安装在金属安装板上用于散热。

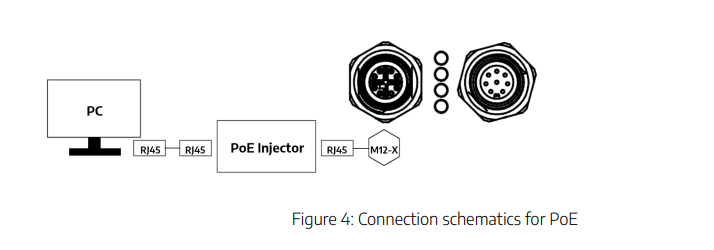

24伏供电

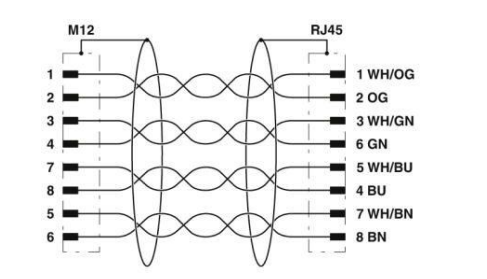

1.将M12-X RJ45电缆连接到MotionCam-3D和您的计算机或交换机
2.将M12-A连接至MotionCam-3D和24 V适配器
配置

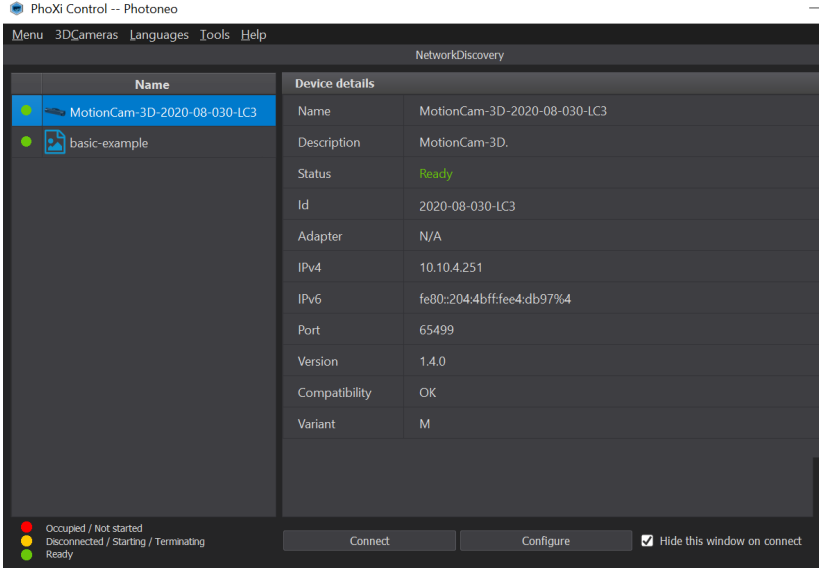

PhoXi Control是一种计算机应用程序，用作Photoneo扫描设备的驱动程序。它允许用户通过图形用户界面或API手动控制MotionCam-3D相机。GUI主要用于设置扫描环境、配置高级扫描参数和使输出可视化。此外，GUI还可以用作开发的强大调试工具使用API。
对API的调用在GUI中触发与用户输入相同的响应。通过以下方式触发扫描后：调用API方法，应用程序将执行扫描，将其作为调用的输出发送并显示同时在GUI中。
该API是为PhoXi 3D扫描仪和应用程序构建定制应用程序的中心平台MotionCam-3Ds。为了方便开发过程和减少计算需求，所有计算是在设备本身上进行的。
硬件参数
