Photoneo Montion L3D相机安装和注意事项
发布时间：2021-12-01 14:01:58 作者：显扬科技
Photoneo MotionCam-3D相机是由PhoXi控制应用程序操作。PhoXi控件允许用户通过图形用户界面或通过提供的API编程。

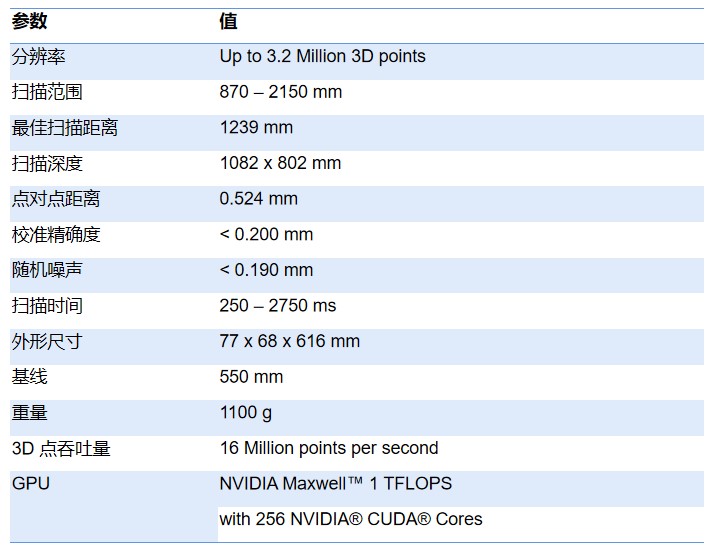

参数表：

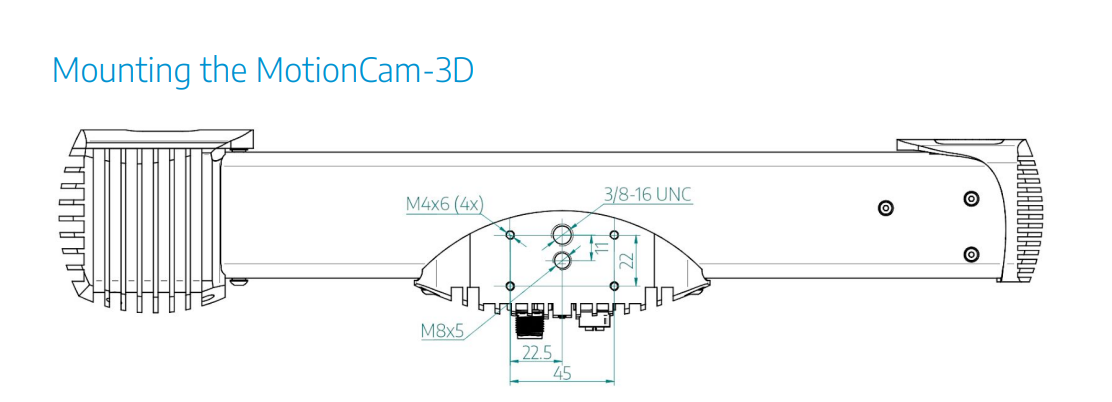

安装相机
■ 使用 4x M4 螺钉和合适尺寸的金属安装板 - 首选安装
散热的方法。
■ 使用M8 螺钉。
■ 使用带三脚架的 3/8 - 16 UNC 螺丝。
安装场地限制：
■ 为自然对流冷却留出 25 mm 的间隙。
■ 扫描仪的工作温度为 0 °C 至 45 °C。
⌑ 最佳扫描性能的工作温度为 22 °C 至 25 °C。
■ 将运动摄像头与高压设备和产生高压的设备分开
电噪声。

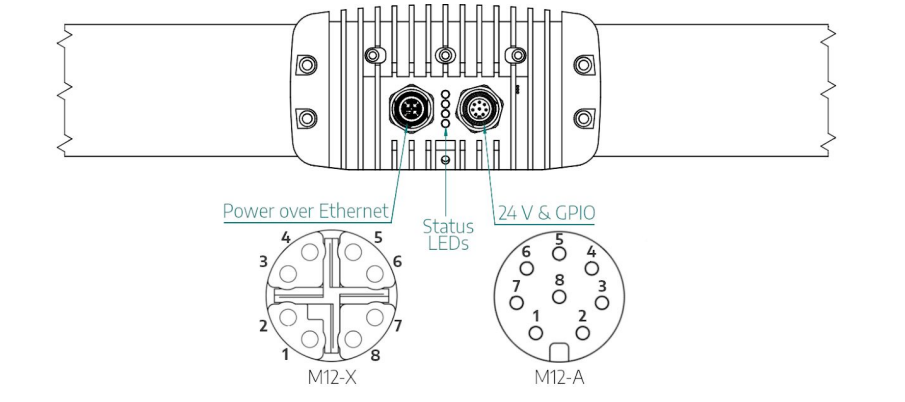

连接相机：
以太网供电，推荐的供电选项：
1 Gbps 以太网电缆到 PoE进样口
■ M12-X 以太网电缆到 PoE喷油器输出端口
24 V 和 GPIO：
桌面和 DIN 导轨适配器
M12 A Coded - 24 V & GPIO Pinout
| 序号 | 电缆颜色 | Pinout | Function |
| 1 | 白色 | DC_IN | +24V |
| 2 3 |
棕色 | OPTO_IN2_GND | 激光联锁接地 |
| 3 | 绿色 | GND | 地面 |
| 4 | 黄色 | OPTO_IN1 | 硬件触发输入信号（5-24 V） |
| 5 | 灰色 | OPTO_IN1_GND | 硬件触发输入接地 |
| 6 | 粉色 | OPTO_OUT | 硬件触发输入信号（5-24 V） |
| 7 | 蓝色 | OPTO_OUT_GND | 硬件触发输出接地 |
| 8 | 红色 | OPTO_IN2 | 激光联锁信号（5-24 V） |

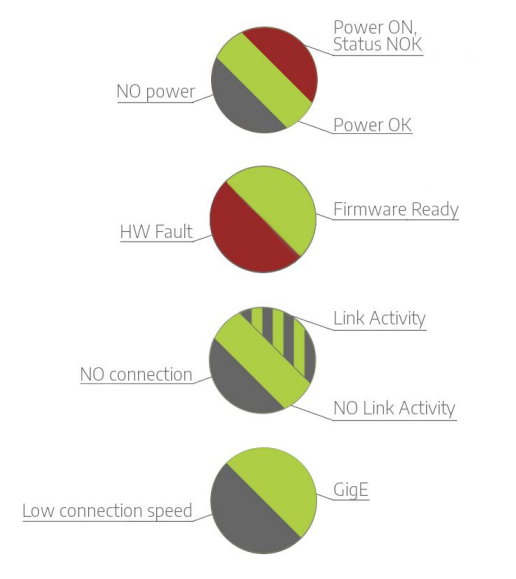

LED灯指示：

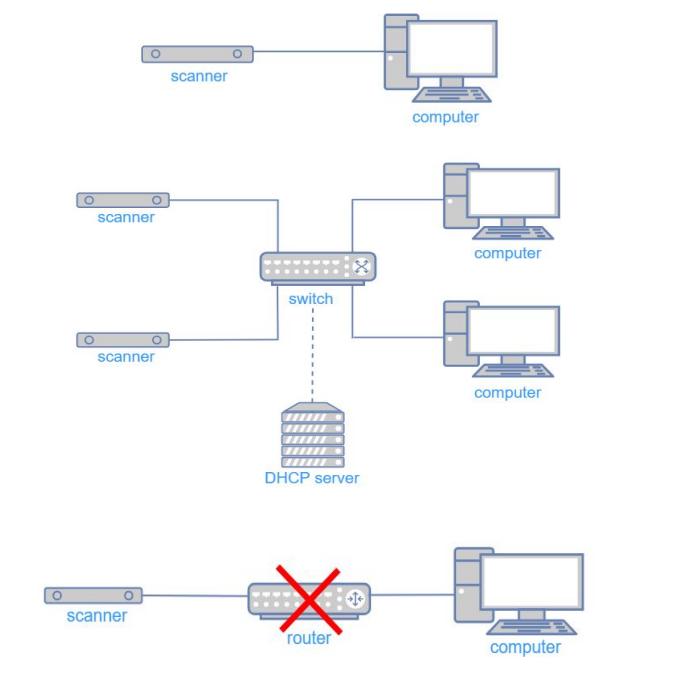

支持的网络Topologies：

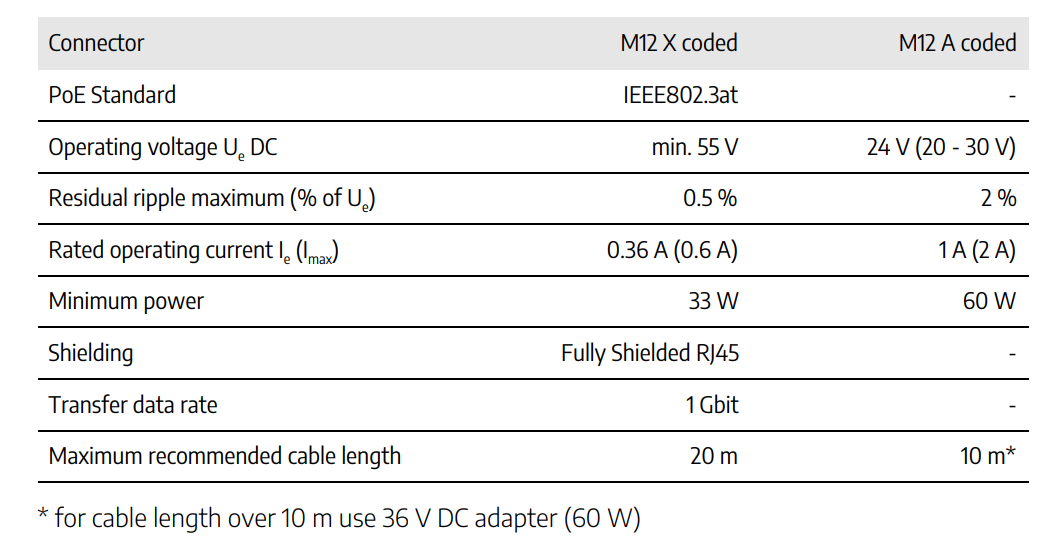

供电要求：
