显扬科技 | 如何选择合适的工业相机镜头?(二)

发布时间:2021-07-28 18:15:35     作者:显扬科技

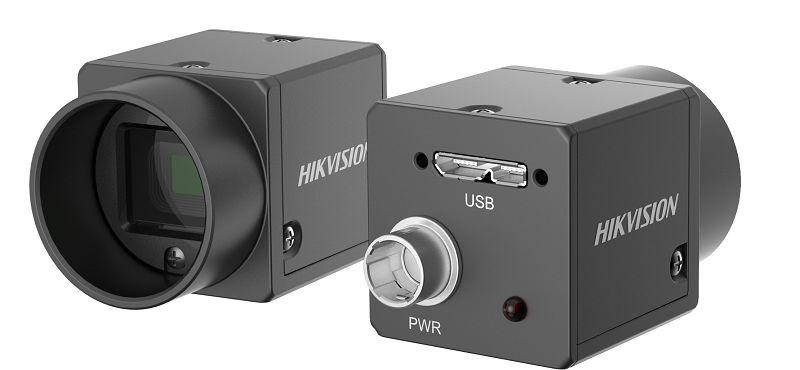

海康工业相机镜头

选择镜头的示例

现在我们将以一个例子,来说明如何为工业相机选择镜头。例如,如果需要将工业相机镜头与硬币检测的机器视觉系统相匹配,那么已知的约束条件是:工业相机为CCD 2/3英寸,像素尺寸4.65μm,C安装。工作距离大于200mm,系统分辨率为0.05mm。光源采用白色LED光源。

选择镜头的基本分析如下:

1.使用白色LED光源的镜头应为可见光段。没有可变变焦要求,因此可以选择主镜头。

2.用于工业检测,需要测量功能,所以选择的镜头要求失真度较低。

3.工作距离和焦距

成像放大率:M=4.65/(0.05×1000)=0.093

焦距:F=L*M/(M+1)=200*0.093/1.093=17mm

如果要求物距大于200mm,则所选镜头的焦距应大于17mm。

4.所选镜头的图像尺寸应不小于CCD格式,即至少2/3英寸。

5.镜头的安装要求为C型安装,以配合工业相机。对光圈暂时没有要求。

      在对上述因素进行分析计算的基础上,初步得出工业相机镜头需要:焦距大于17mm,定焦,可见光段,C座,能与至少2/3英寸CCD像素尺寸相协调,图像失真小。根据这些要求,可以进行进一步的选择。如果几个镜头都能满足这些要求,建议进一步优化选择一个最佳镜头。
