基于显扬科技自主研发3D机器视觉HY-X3在PCB板尺寸检测的应用

发布时间:2022-08-12 14:42:03     作者:显扬科技

行业现状:

PCB检测,就是检验 PCB 设计的合理性,测试其在生产过程中可能出现的问题或缺陷,确保产品的功能性和外观性,提高最终产品的生产良率,是PCB生产过程中极其重要的步骤,是必不可少的生产流程。PCB的尺寸在制造过程中起着至关重要的作用,如果不严格把控,可能无法为后期通孔镀层甚至电子元件放置形成适当的连接点,就会造成生产资源的浪费。检测PCB板尺寸是否符合设计图纸标准是PCB检测中重要的一个环节。



难点:

由于电子元器件的飞速发展,PCB在市场中的需求也是越来越大,在大量生产的压力下客户要求产出效率,不只是对生产机具效率的提升,也要求量测仪器的量测效率要能与生产效能匹配。及时检测并反映问题所在,能更好地更高效率地产出功能完善的PCB板。



解决方案:

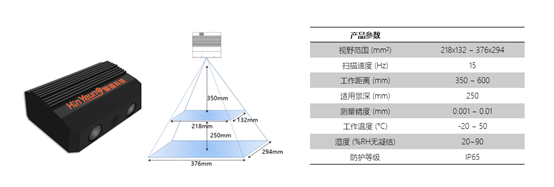

显扬科技自主研发的高速高清三维机器视觉设备HY-X3测量精度能达到微米级,使用该产品能很好地解决PCB板尺寸检测中的问题。

步骤:

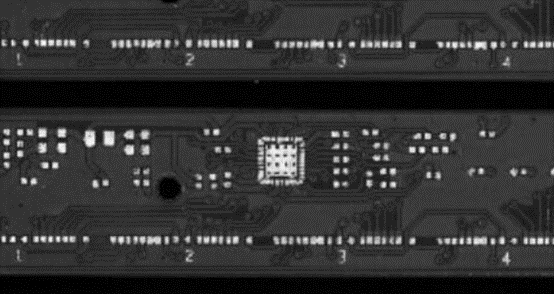

1、显扬科技的3D视觉设备HY-X3获取PCB板的原始三维点云数据;

2、然后将三维点云数据进行降维处理并映射二维深度图,定位出PCB板的位置,并通过滤波与分割的方式减小噪点对PCB板点云的影响;

3、通过计算PCB板尺寸的高度信息,判断PCB板尺寸是否符合标准,并对不符合尺寸标准的PCB板进行定位并输出缺陷信息。



方案优势:

1、适用性强:显扬科技的3D视觉设备HY-X3能抑制环境光的干扰,针对高反光的特性也能完整成像,解决目前大多数同类零部件测量问题;

2、速度快:3~5秒内完成PCB板尺寸扫描和不合规PCB板尺寸检测计算,每小时可完成约700次检测;

3、损耗少:非接触的三维成像检测,能避免非接触式的三维测量对待测件的接触导致的磨损,解决PCB测量损耗问题;

4、精度高:显扬科技的3D视觉设备HY-X3的成像精度高达0.1mm,可高精度测量,判断缺陷检测信息正确率高达99%。



显扬科技由香港中文大学博士团队创建,主要研究并产业化高速高清三维机器视觉系统,以及智能工业机器人系统。其研发的三维机器视觉设备精度能达亚微米级,三维数据采集帧率高达310帧,此外还具有高精度、大景深、高稳定性的优势,可实现高效率机器人引导,以及工业检测与测量。显扬科技的产品主要应用在对采集速度要求较高的快速工业产线、物流枢纽以及对测量精度要求高的精密制造、军工航天、半导体产业等。
