安装机器人:
      艾利特机器⼈具备360°安装位置姿态⾃适应功能,可⽀持在底座上安装、吊装、壁装及其他特定安装⽅式,如图1-1所示。

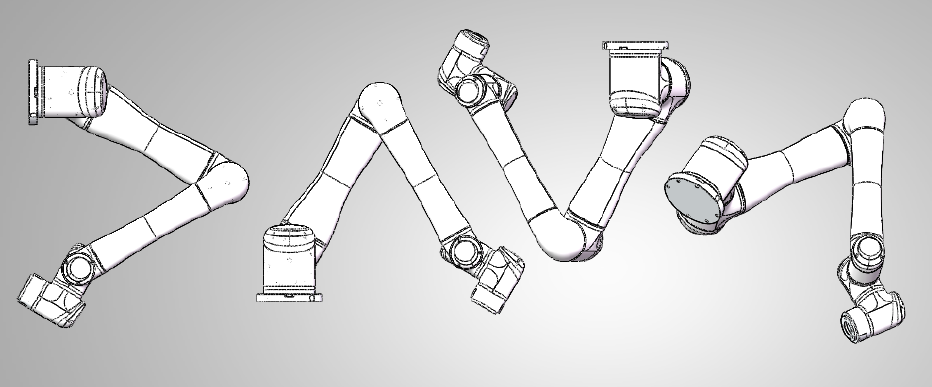

图1-1 不同安装姿态示意图

      在底座上安装时,使⽤4颗M8螺栓将机器⼈本体固定在底座上,建议使⽤两个孔用来安装销钉,以提⾼安装精度,机械尺⼨如图2所示。

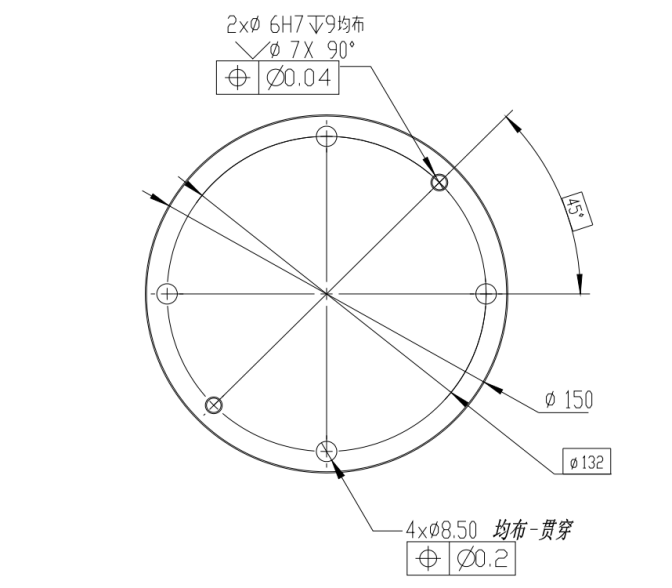

图1-2 底座上的安装孔尺⼨,单位为 mm

      在底座上安装时,机器⼈与底座接触⾯需紧密接触,该表⾯应当⾜以承受⾄少3500Nm机座关节选装方向的扭转⼒,以及⾄少100公斤的重量。该表⾯不能有震动。如果艾利特机器⼈安装在活动平台上,则活动平台的加速度应很低,⾼加速度会导致触发机器⼈碰撞停⽌功能。

     机械臂安装要求:机械臂带6KG负载,负载重⼼沿⼯具末端中⼼轴线偏离100mm,正常运⾏且不包括受外界碰撞情况。三种⽅式安装(正装 吊装 垂直),建议固定机械臂螺栓每⼀个孔位处,应能提供的最⼩抗倾覆⼒的能⼒。

安装末端工具:
      工具法兰有四个 M6 螺纹孔和⼀个 Ф6 定位孔,可以⽅便地将夹具安装连接到机器⼈ 末端。⼯具法兰机械尺⼨如图1-3所示。

图 1-3 机器⼈⼯具法兰机械尺⼨图,单位为 mm
1. 确保工具正确并安全地安装到位。
2. 确保工具安全架构,不会有零件意外坠落造成危险。
