探索海康工业相机、镜头丨CNC手机孔定位加工方案

发布时间：2021-09-16 15:44:08     作者：显扬科技

      实现被加工件的固定形状孔的高精度查找定位，然后进行加工。



方案背景
一、需求描述：
1、检测样品手机中框4.7-5.5-6.8英寸，包括银、黑、蓝多种颜色；

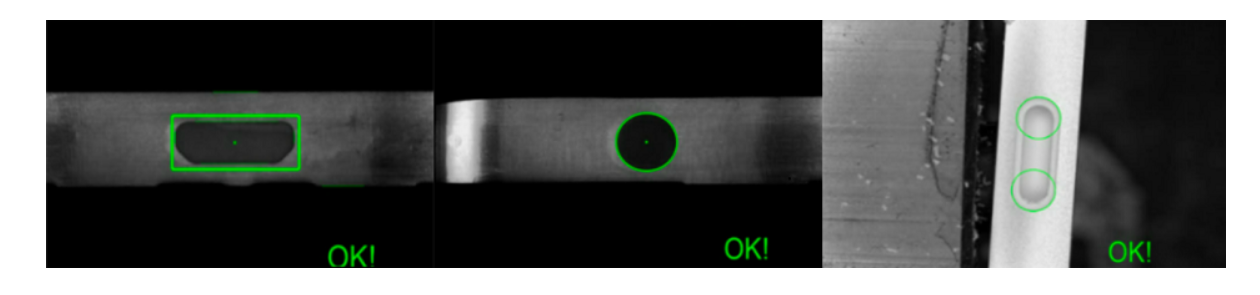

2、定位目标：
圆形手机耳机孔，直径尺寸包括2.5-3.5mm ；
Micro USB和Type-C接口手机充电孔，包括椭圆形、方形、梯形；
3、视觉方案需要实现自动标定。

二、技术要求：
1、视觉引导刀具加工重复定位精度小于0.01mm。


方案架构

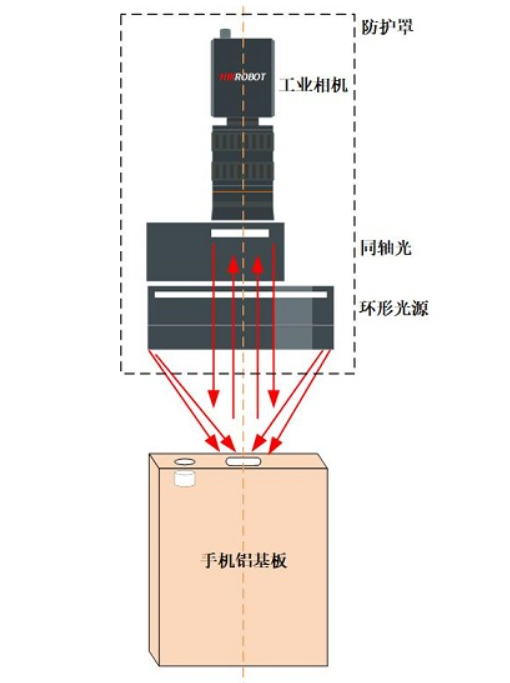

      CNC手机孔加工定位引导系统主要由6MP分辨率工业相机、MF系列工业镜头、定制化组合光源组成。



方案优势
1、VM一键式标定算法，高精度微米级重复定位；
2、定制化组合光源照明兼容多种产品的清晰成像；
3、控制器实现瞬时触发、延迟触发、可调节的信号波形触发等多种触发方式；
4、多种数据接口RS232、千兆网口、USB3.0等，10路光耦隔离I/O；
5、高防护等级，经过长期使用验证的防水、防油结构。
